Pratique - Proxmox VE

A. Contexte

Section titled “A. Contexte”

Le service Proxmox VE1 a été intégré au cœur de l’infrastructure LoutikCLOUD pour fournir une plateforme de virtualisation robuste. Ce cluster2 tourne sur un parc de récupération hétérogène et est hébergé dans un environnement réseau isolé, nécessitant une gestion rigoureuse des flux sortants et de l’authentification.

B. Architecture

Section titled “B. Architecture”

L’infrastructure repose sur 3 hyperviseurs avec une séparation claire du stockage (Système / Données) pour optimiser les performances :

  • 2x Nœuds HP ProDesk 400 G3 : Intel Core i5-6500, 32 Go RAM, SSD 256 Go (OS) et HDD 500 Go (Données).
  • 1x Nœud Dell Inspiron 15 3225 : AMD Ryzen 5 5500U (12 cœurs), 16 Go RAM, SSD NVMe 256 Go (OS) et HDD 500 Go (Données).

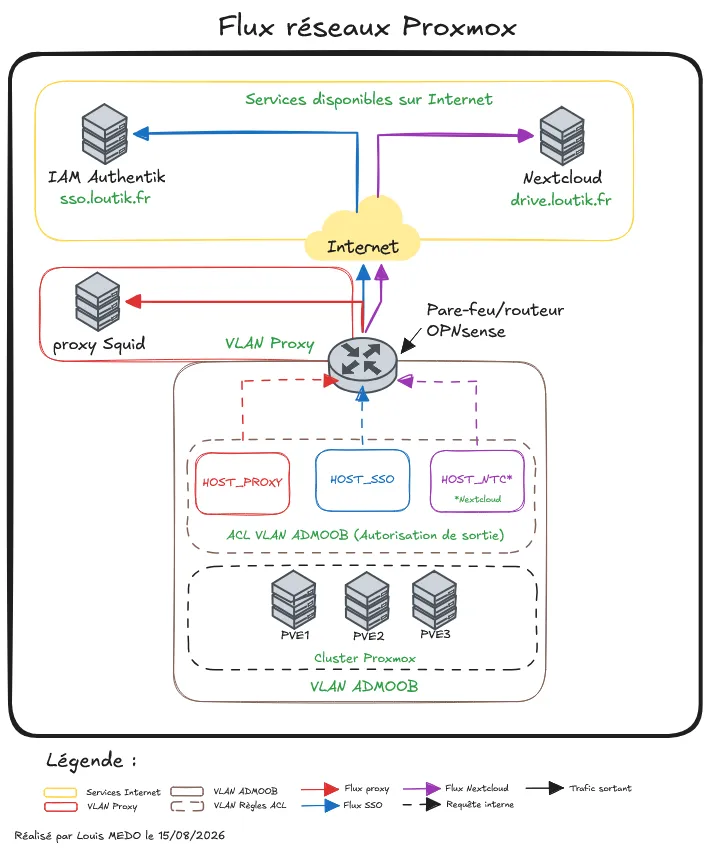

Flux réseaux proxmox Flux réseaux Proxmox

C. Déploiement

Section titled “C. Déploiement”

Aucune configuration n’a été réalisée manuellement. L’ensemble a été provisionné en IaC3 à l’aide d’Ansible4 (via l’utilisateur de service svc-ansible). Une évolution est prévue pour remplacer l’inventaire statique actuel par un inventaire dynamique, ce qui unifiera la logique d’exécution des playbooks.

  • Étape 1 / Initialisation : Exécution du playbook pve-bootstrap-cluster.yml pour initialiser le tout premier nœud et créer la base du cluster.
  • Étape 2 / Extension : Exécution du playbook pve-bootstrap-node.yml pour configurer et faire rejoindre les deux autres machines au cluster existant.
  • Étape 3 / Sauvegardes : Exécution du rôle pve-rclone-backup qui installe rclone et fuse3, puis crée un service systemd5 pour monter automatiquement un stockage Nextcloud via WebDAV6. Ce point de montage est ensuite déclaré dans Proxmox pour stocker les sauvegardes.

D. Difficultés

Section titled “D. Difficultés”

Lors de la mise en place, quelques ajustements ont été nécessaires :

  • Dépôts payants inaccessibles : Par défaut, Proxmox cherche les dépôts “Enterprise”, ce qui provoque des erreurs APT7 puisqu’il n’y a pas de licence.
    • Solution : Le rôle Ansible pve-bootstrap supprime automatiquement le fichier pve-enterprise.sources et installe le dépôt communautaire pve-no-subscription.
sequenceDiagram
    autonumber
    actor U as Utilisateur
    participant PVE as Cluster Proxmox
    participant S as Proxy Squid
    participant R as Routeur OPNsense
    participant SSO as IAM Authentik (SSO)

    U->>PVE: Demande de connexion (Bouton Login OIDC)

    Note over PVE,S: Proxmox ignore le proxy configuré pour ce flux spécifique
    PVE-xS: Requête d'authentification (Échoue / Ne passe pas par le proxy)

    PVE->>R: La requête part vers la passerelle par défaut

    Note over R: Vérification de l'ACL (VLAN ADMOOB)<br/>Règle : HOST_PVE autorisé vers WEBSITE_SSO
    R->>SSO: Flux autorisé (Bypass du Proxy)

    SSO-->>R: Validation de l'identité
    R-->>PVE: Retour du Token OIDC

    PVE-->>U: Accès accordé à l'interface d'administration
  • Réseau isolé : Les hyperviseurs n’ont pas un accès direct à Internet.
    • Solution : Création d’un rôle pve-proxy qui configure le gestionnaire de paquets et l’API Proxmox pour forcer le passage par le proxy Squid de l’infrastructure (10.0.23.1:3128).
  • Proxy ignoré par le SSO OIDC : Grosse subtilité réseau : Proxmox ne prend pas en compte la configuration proxy pour envoyer ses requêtes vers le fournisseur d’identité SSO OIDC8, ce qui faisait planter la connexion.
    • Solution : Ajout d’une ACL9 sur le routeur autorisant spécifiquement les nœuds (alias HOST_PROXMOX) à joindre le SSO. Pour anticiper d’éventuels changements d’IP, la destination a été renseignée via l’alias de domaine WEBSITE_SSO afin que le routeur gère la résolution DNS dynamiquement.

Footnotes

Section titled “Footnotes”

  1. Proxmox VE - Solution open source de virtualisation permettant de créer et gérer des machines virtuelles et des conteneurs. ↩

  2. Cluster - Groupe de serveurs (nœuds) interconnectés qui fonctionnent ensemble comme un système unique pour assurer haute disponibilité et répartition de charge. ↩

  3. IaC (Infrastructure as Code) - Méthode consistant à gérer et configurer des serveurs à l’aide de fichiers de code (scripts) plutôt que par des actions manuelles. ↩

  4. Ansible - Outil d’automatisation informatique qui déploie des logiciels et configure des systèmes en lisant des fichiers d’instructions appelés “playbooks”. ↩

  5. systemd - Gestionnaire de système et de services standard sous Linux, utilisé ici pour démarrer le montage réseau en tâche de fond. ↩

  6. WebDAV - Protocole web permettant de gérer des fichiers sur un serveur distant, souvent utilisé pour transformer un stockage cloud en disque réseau local. ↩

  7. APT - Le gestionnaire de paquets utilisé par Debian (le système de base de Proxmox) pour télécharger, installer et mettre à jour les logiciels. ↩

  8. SSO OIDC (Single Sign-On / OpenID Connect) - Système d’authentification unique permettant à un utilisateur de se connecter une seule fois pour accéder en toute sécurité à plusieurs applications. ↩

  9. ACL (Access Control List) - Règle de sécurité sur un routeur ou pare-feu qui définit précisément qui a le droit de communiquer avec qui sur un réseau. ↩
