Architecture Globale

Logo du projet Loutik

  • Auteur : Louis MEDO
  • Date de mise à jour : 14/02/2026

1. Vue d'ensemble de l'infrastructure​

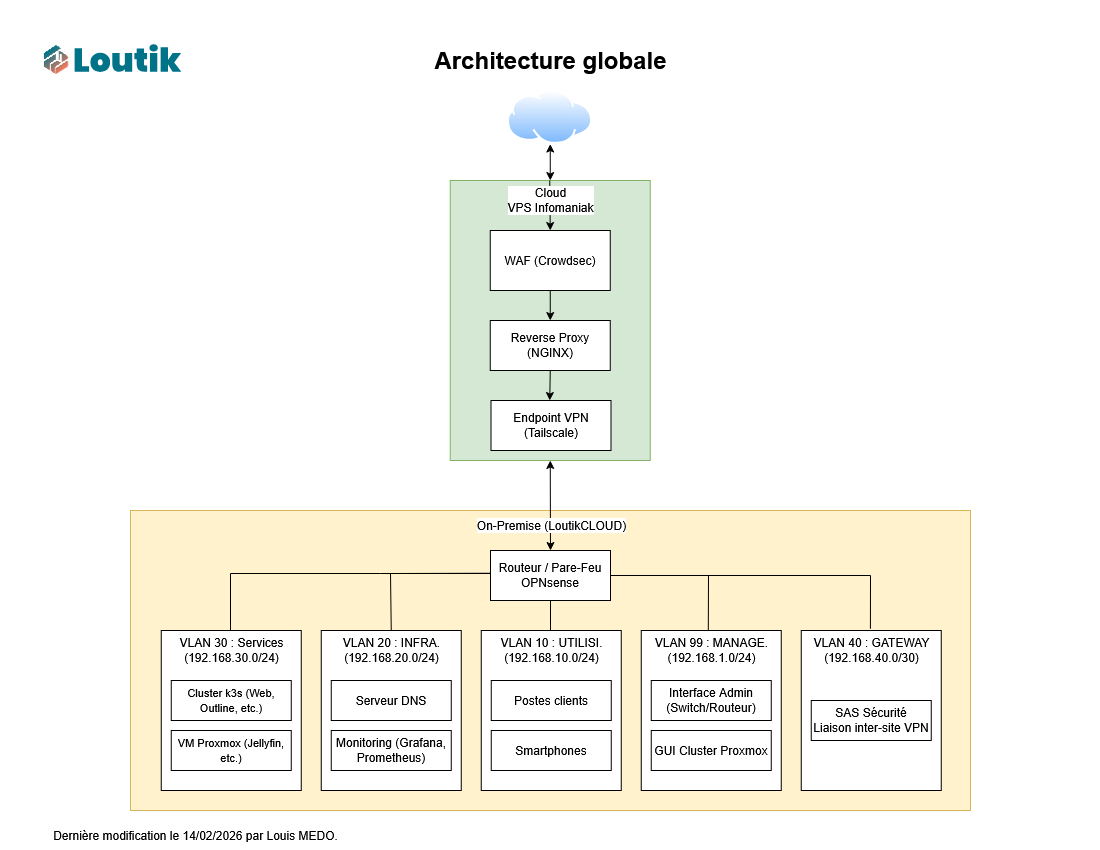

Ce schéma présente la topologie globale du projet, divisée entre une zone publique externalisée (VPS) et une zone privée locale (On-Premise) segmentée par un routeur physique OPNsense.

Architecture globale LoutikCLOUD

A. Zone Cloud (VPS Infomaniak)​

Il s'agit du point d'entrée public de l'infrastructure. Son rôle est de filtrer et de router le trafic légitime vers le domicile de manière sécurisée.

  • WAF (Crowdsec) : Analyse et bloque les requêtes malveillantes en amont (EDR / IPS).
  • Reverse Proxy (NGINX) : Réceptionne les requêtes HTTP/HTTPS entrantes et les redirige vers les services locaux appropriés.
  • Endpoint VPN (Tailscale) : Assure le tunnel chiffré (Mesh VPN) entre le VPS public et le réseau privé.

B. Zone On-Premise (LoutikCLOUD)​

C'est l'infrastructure locale, hébergée à domicile. Le composant central est le Routeur / Pare-Feu OPNsense, qui gère le routage inter-VLAN et l'application stricte des règles de sécurité.

2. Plan de Segmentation (VLANs)​

L'OPNsense distribue le trafic local à travers 5 réseaux logiques (VLANs) distincts afin d'isoler les environnements :

  • VLAN 40 (GATEWAY - 192.168.40.0/30) : Fait office de SAS de sécurité. Il réceptionne la liaison inter-site VPN provenant de Tailscale.
  • VLAN 99 (MANAGEMENT - 192.168.1.0/24) : Réseau d'administration restreint. Il donne accès aux interfaces critiques (GUI Proxmox, administration Switch/Routeur).
  • VLAN 10 (UTILISATEURS - 192.168.10.0/24) : Réseau de confiance pour les équipements personnels (Postes clients, Smartphones).
  • VLAN 20 (INFRASTRUCTURE - 192.168.20.0/24) : Héberge les services vitaux du réseau comme le Serveur DNS interne et la stack de monitoring (Grafana, Prometheus).
  • VLAN 30 (SERVICES - 192.168.30.0/24) : Environnement d'hébergement applicatif, contenant le Cluster K3s (Web, Outline) et les VMs Proxmox standards (ex: Jellyfin).
Logique de flux

Le trafic externe arrive sur le VPS, est filtré par Crowdsec, puis routé par NGINX dans le tunnel Tailscale jusqu'au SAS de sécurité (VLAN 40). À partir de là, OPNsense inspecte le trafic et l'autorise à atteindre le cluster K3s dans le VLAN 30.
